金屬?gòu)椘瑢?dǎo)電膜(Metal dome array), 它是一塊包含金屬?gòu)椘?/span>(鍋?zhàn)衅?/span>)的PET薄片、用在PCB或FPC等線路板上作為開關使用,在使用者與儀器之間起到一個重要的觸感型開關的作用。與傳統的硅膠按鍵相比，導電膜更具有更好的手感、更長的壽命、也可以間接地提高使用導電膜的各類型開關的生產效率。
工作原理：金屬?gòu)椘瑢?dǎo)電膜上的金屬?gòu)椘?/span>位于PCB板上的導電部位(大部分位于線路板上的金手指上方），當受到按壓時， 彈片的中心點下凹，接觸到PCB上的線路,從而形成回路，電流通過，整個產品就得以正常工作。
我們可以根據客人的要求制作不規格的導電膜（金屬薄膜開關）。事實上，這類產品都是根據客人的圖紙或要求來做的，并沒有所謂的標準件或庫存貨等。但是我們根據產品結構的不同，可以分為幾下四大類：
一、單層結構
這是始初的最簡單的結構，金屬?gòu)椘挥贛ylar(一層帶膠的PET)的下方，有通氣孔以保證基本的手感與使用.
二、雙層結構
與單層導電膜不同的是，它多了一層Spacer (隔片），彈片更好地貼與Mylar之上，并與線路板保持良好的接觸，擁有更好的手感。另外，雙層結構導電膜上的通氣孔能更有效的防止PET層被彈片的披鋒毛刺等所劃傷，同時也能阻止灰塵進入PET層。
三、EMI 印刷
在Myalr的上方印刷有一層銀漿 -- 也就是 ESD (Electrostatic Discharge Control). EMI的主要用來防止電子及其周邊產品產生的靜電對目標電器的傷害。、
四、Rubber 膠
在Mylar或EMI層的上面印刷一層Rubber膠（硅膠），所以該類型的產品能牢牢地粘在PCB/FPC等線路板上。
五、帶凸點(Plunger)金屬?gòu)椘瑢?dǎo)電膜
在單層或雙層彈片導電膜的Myalr上另外加一個高度0.1~0.35mm、直徑1.0mm~3.0mm的凸點，以滿足特定結構組合，提高了彈片的手感。使用4mm或5mm圓形彈片或橢圓彈片帶凸點的導電膜成品，總高度為0.35~0.50mm。
.jpg)
主要用于手機、網絡電話、各類遙控器、MP3/MP4、收音機、數碼相機、學習機、游戲控制鍵盤、微波爐、汽車儀表板、望遠鏡、密碼鎖等。同以前使用的聚酯薄膜開關相比較，它具有更好的手感、更長的使用壽命。
|
單層結構的導電膜主要用于早期的一些薄膜開關(dome array)、接觸片等行業中。金屬?gòu)椘苯诱迟N定位于Mylar(dome carrier) - 一層帶膠的PET膜)下面。同時，產品上為每個彈片預留有一個通氣孔，以便有良好的回彈(手感)。
特點：
1. 產品輕小
2. 良好的手感與回彈，彈片上有留有透氣孔；
產品結構：
|
|
金屬?gòu)椘瑢?dǎo)電膜規格與技術參數：
|
|
總高度:
|
0.28-0.45 mm
|
構.jpg) |
|
行程:
|
0.13-0.30 mm
|
|
力度范圍:
|
100-400 gf
|
|
力度公差:
|
±30 gf
|
|
回彈:
|
>30%
|
|
產品壽命:
|
>1 百萬次
|
|
鹽霧測試:
|
v35±2°C, 5±0.1%, 48H
|
|
工作溫度:
|
-20°C-50°C
|
|
工作濕度:
|
< 100%RH
|
|
接觸阻抗:
|
<1 ohm
|
|
防靜電電阻:
|
<3 ohm
|
|
公差范圍:
|
±0.05 - ±0.15mm
|
|
|
雙層結構的導電膜與單層結構的比較類似，所不同的是, 在雙層結構中，Mylar下方又增加了一層隔片(Spacer)。同時，當按壓彈片時，隔片上預留的孔槽為每個彈片提供的更好的回彈(手感)。除此之外，隔片還可以阻止彈片的毛刺（披鋒）等瑕疵劃傷PET， 同時防止灰塵進入PET與彈片接觸處的空隙中。
特點：
1. 產品輕小 ；
2. 良好的手感與回彈，隔片上有留有通氣槽 ;
3. 防濕、防熱、防寒性能優。
4. 由于隔片的使用，相當于對彈片進行了密封防塵處理，同時又能防止彈片自身的氧化
產品結構：
|
|
金屬?gòu)椘瑢?dǎo)電膜規格與技術參數：
|
|
總高度:
|
0.28-0.45 mm
|
構.jpg) |
|
行程:
|
0.13-0.30 mm
|
|
力度范圍:
|
100-400 gf
|
|
力度公差:
|
±30 gf
|
|
回彈:
|
>30%
|
|
產品壽命:
|
>1 百萬次
|
|
鹽霧測試:
|
v35±2°C, 5±0.1%, 48H
|
|
工作溫度:
|
-20°C-50°C
|
|
工作濕度:
|
< 100%RH
|
|
接觸阻抗:
|
<1 ohm
|
|
防靜電電阻:
|
<3 ohm
|
|
公差范圍:
|
±0.05 - ±0.15mm
|
|
|

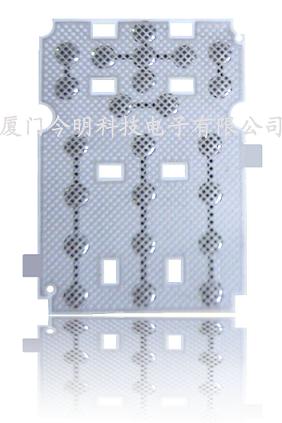

EMI印刷導電膜為了防止靜電對導電膜的破壞，應用于某些特殊領域如手機等的導電膜剛需要在附有彈片的Mylar 層上面印刷一層銀漿或銀碳油，稱為ESD，增強電磁兼容性。
特點：
1. 在現有的metal dome開關上,使用了EMI印刷，把印刷面的阻抗控制在5.0Ω以下，使之產生電滋波及靜電氣的阻斷作用，以達到浮化音質的效果；
2. 當靜電滲透時有保護回路的作用；
3. 和已有的單層或雙層導電膜相比,制造工程更復雜；
4. 對變化不斷的氣候適應性強。
產品結構：
|
|
|
|
金屬?gòu)椘瑢?dǎo)電膜規格與技術參數：
|
|
總高度:
|
0.28-0.45 mm
|
 |
|
行程:
|
0.13-0.30 mm
|
|
力度范圍:
|
100-400 gf
|
|
力度公差:
|
±30 gf
|
|
回彈:
|
>30%
|
|
產品壽命:
|
>1 百萬次
|
|
鹽霧測試:
|
v35±2°C, 5±0.1%, 48H
|
|
工作溫度:
|
-20°C-50°C
|
|
工作濕度:
|
< 100%RH
|
|
接觸阻抗:
|
<1 ohm
|
|
防靜電電阻:
|
<3 ohm
|
|
公差范圍:
|
±0.05 - ±0.15mm
|
|
|
|
|
含Rubber膠的導電膜就是在Mylar或EMI上面添加了一層膠，因此它能夠牢固地貼于按鍵之下，不易撕落。
特點：
1. 采用特殊膠面處理,緊密粘貼按鍵。
2. 在現有的METAL DOME開關上,使用了EMI印刷,EMI的優點在于把印刷面的阻抗控制在5.0Ω以下,使之產生電滋波及靜電氣的阻斷作用,以達到浮化音質的效果。
3. 當靜電滲透時有保護回路的作用。
4. 對變化不斷的氣候適應性強。
5. 和已有的單層、雙層、EMI等結構的dome array相比,制造工程更復雜。
產品結構：
|
|
金屬?gòu)椘瑢?dǎo)電膜規格與技術參數：
|
|
總高度:
|
0.28-0.45 mm
|
 |
|
行程:
|
0.13-0.30 mm
|
|
力度范圍:
|
100-400 gf
|
|
力度公差:
|
±30 gf
|
|
回彈:
|
>30%
|
|
產品壽命:
|
>1 百萬次
|
|
鹽霧測試:
|
v35±2°C, 5±0.1%, 48H
|
|
工作溫度:
|
-20°C-50°C
|
|
工作濕度:
|
< 100%RH
|
|
接觸阻抗:
|
<1 ohm
|
|
防靜電電阻:
|
<3 ohm
|
|
公差范圍:
|
±0.05 - ±0.15mm
|
|
